5G網絡構架長啥樣？

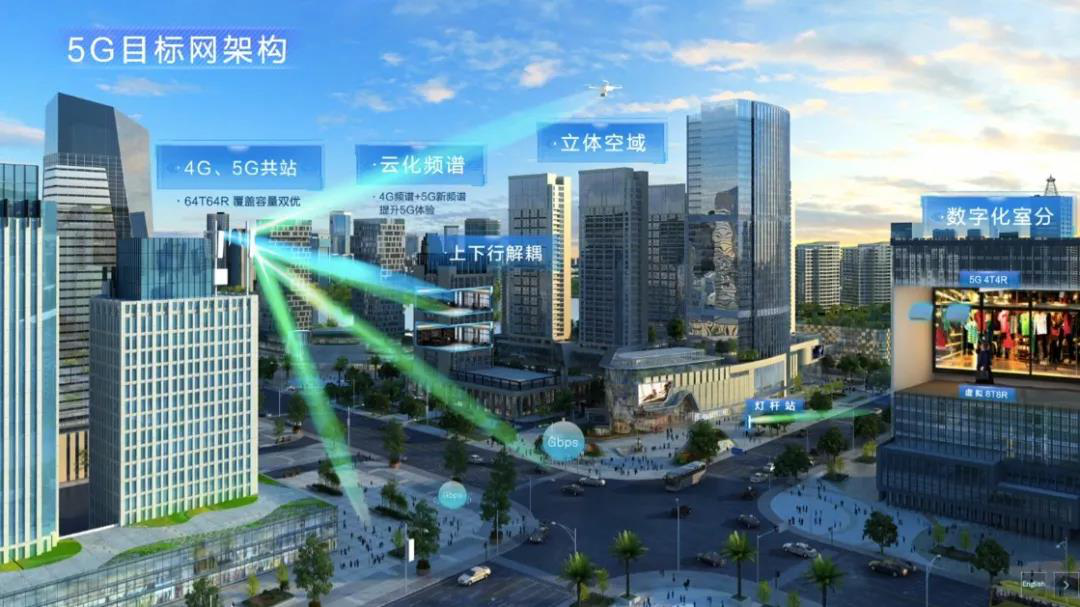

下面這張圖清晰的描繪了5G無線網絡構架：
?
5G無線網絡通過4/5G共宏站、3D MIMO、云化頻譜、上下行解耦、DC雙連接、桿站、微站、室內數字化等多種技術結合，實現多場景全覆蓋的立體式網絡，從而滿足不斷增長的網絡容量和業務需求。
?
3D MIMO天線技術

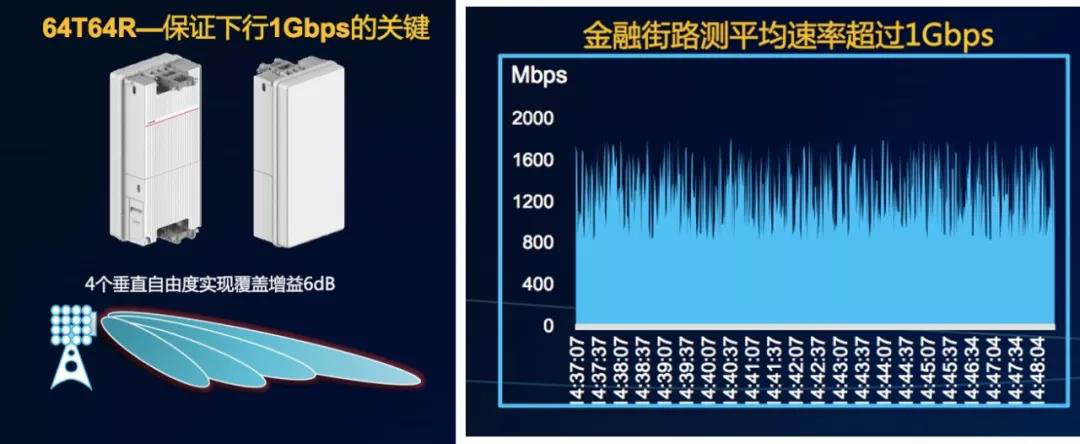

64T64R 3D MIMO具有覆蓋廣、容量大、抗干擾能力強等優點，適合對高話務場景進行覆蓋；同時，它具備垂直維度自由度，還可滿足未來50m~300m低空數字化覆蓋。北京聯通5G試驗站路測測試顯示，在3.5GHz頻段100M帶寬下，64T64R可保證平均速率超過1Gbps。
?
?
上下行解耦
?
眾所周知，無線信號頻率越高，傳播損耗越大，覆蓋距離越小。5G基站采用3.5G中頻，比2/3/4G頻段更高，盡管下行覆蓋由于AAU設備的大功率及多發多收仍可滿足與4G相等的覆蓋，但上行覆蓋因受手機發射功率等能力的限制，成為5G覆蓋的短板。
?
?
?
為了克服上行覆蓋短板，5G引入了上下行解耦技術，即上行業務在3.5G小區邊緣切換至1.8G現網基站，從而延伸5G有效覆蓋，實現4G和5G共站共覆蓋，極大節約投資。
?
DC雙連接
?

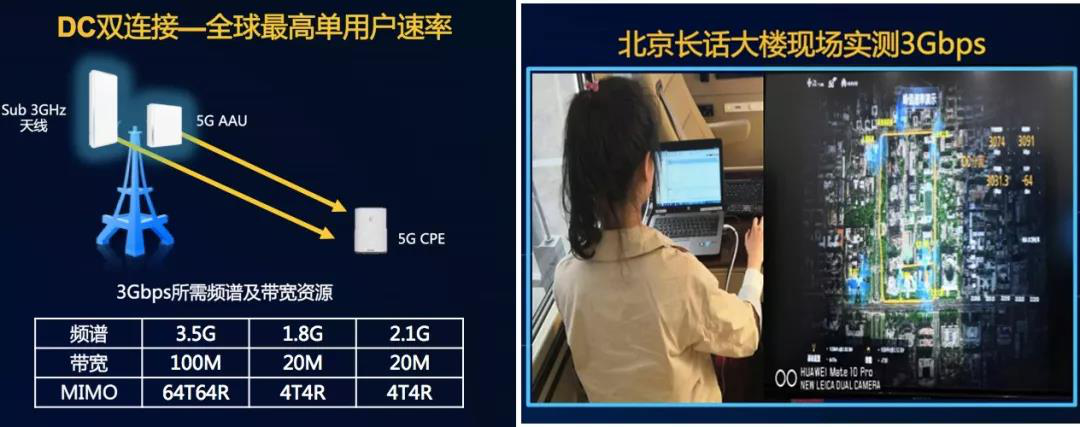

DC雙連接指5G終端通過4G和5G網絡雙連接，在北京聯通5G試驗站上，通過在上下行解耦小區中疊加1個2.1G的4T4R射頻模塊，采用LTE2.1G 20M 4T4R、1.8G 4T4R和3.5G 100M 64T64R聚合，實現了單用戶下載速率高達3Gbps。
?
數字化室分
目前，解決室內高流量數據業務需求以及解決LTE深度覆蓋不足的網絡問題，業界主要采用傳統的DAS系統，但是面對一些老舊商業樓宇，客戶集中度高，傳統室分難以施工，迫切需要解決信號覆蓋的場所，運營商正在積極采用分布式基站、小基站和光纖分布系統等新型數字化分布系統部署安裝來解決。未來5G網絡室內覆蓋頻段為3.5 GHz，傳統室分無源器件不支持此頻段，不具備5G演進性，無法利舊現有資源。
?? 眾所周知，傳統室內采用射頻饋線通道，頻率越高損耗越高，對于5G C-Band和毫米波頻段，傳統無源器件難以滿足性能需求，難以支持5G頻段；“室分深耕”中傳統室分建設節點多，設計、施工難以保障雙路平衡，前端節點饋入功率大，無源器件互調不易消除，造成高干擾室分的50%來源于無源器件互調及功率容限；面對MIMO多通道的演進，傳統無源分布系統需要新增多路射頻饋線通道，工程復雜，擴容困難，難以支持xTxR MIMO。LTE鄰區干擾不易控制，單位范圍內小區數越多干擾越高，SINR越差，數據業務越差。傳統室內小區級定位范圍為50～100 m，室內定位精度無法滿足未來基于高精度定位的位置服務LBS業務；傳統室分系統無法可視化監控，不利于5G室內網絡快速部署和網絡智能演進。
新型數字化分布系統普遍采用分布式架構、多網融合、光纖傳輸、配置靈活、全系統監控、資產可視化管理、小功率精確覆蓋、支持MIMO、遠端一體化設計、多類型遠端能夠解決不同場景覆蓋問題。新型數字化分布系統作為現階段LTE網絡室內深度覆蓋及未來5G網絡室內覆蓋的解決方案，將是運營商建設高質量網絡的不二
未來5G室內覆蓋展望
?? 面向未來，4K、8K、云AR/VR、自動駕駛、智能工廠、智慧家庭、無線醫療、物料追蹤等估計70%的5G應用發生在室內，這對5G時代的室內覆蓋體驗提出了更高的要求。未來5G時代，數字化分布系統將向多頻一體化、多模一體化、多傳輸一體化、多業務一體化演進，擁有支持C-Band
100 MHz頻段、4T4R、多頻多模協同、彈性擴容、高度定位、精確切片、精準頭端管理、精準能效等技術。
?? 由于傳統室分現有功分器、耦合器、室內天線等無法支持5G頻段，不能滿足4×4 MIMO天線要求，同時5G信號頻段較高，傳播損耗較大，與其它制式系統難以共模，因此傳統室分不具備施工和改造可行性，但數字化分布系統以它獨特的優勢具備向5G演進性。
