赤峰克什克騰旗科目三考場案例
項目背景
自從2012年底公安部頒布123號令對機動車駕照的學習和申領的“學習內容與考試內容”進行調整，國家對學員的考試規范要求是越來越嚴格。隨之駕照考試的監管力度也上了一個新的高度。“科目三”作為考試項目的重要環節越來越受到人們的重視。而科目三考試內容都是在室外進行車輛實際操作，具有移動性（車輛移動）和實時性（車內信息及時上傳）特點，音視頻監控對無線網絡的要求也是水漲船高，建立一套高速、高效的無線傳輸系統是支撐駕校教學和考試的基礎。目前科目三考試移動視頻傳輸系統有兩種主流形式：一種是采用電信運營商3G基站覆蓋形式傳輸，所有數據通過互聯網回傳到考試中心，這種方案使用成本高，且必須有3G信號覆蓋才能實現，易受地域影響限制，并且受制于目前3G網絡帶寬的不足，無法傳輸高清的視頻；第二種是以WLAN技術自建局域網基站，特點是不受地域限制，前期投入成本無需繳納運營費用，布局靈活，網絡帶寬高，考試車視頻直接回傳到監控中心，實時性強，目前科目三主要以專業無線基站技術建設方案為主。優波通無線
客戶需求
科目三自動化考試系統因為其移動的特殊性，無法采用傳統的有線傳輸方式傳輸車內的音頻、視頻等信息，因此客戶需要采用無線網絡的方式進行傳輸。建立的傳輸系統能夠?qū)崿F(xiàn)考試車輛的實時定位、成績的及時傳輸，保證整個考試的公平、公正、公開以及考試過程中突發情況的監管和及時營救。
無線系統架構
?
針對本方案中涉及到的考試線路，長約1.3KM，中間有1個掉頭和轉彎存在，這對基站架設位置提出了要求。但為節約警力、加強考試過程中的監管力度和實時數據的采集，決定采用了自動化的考試系統。

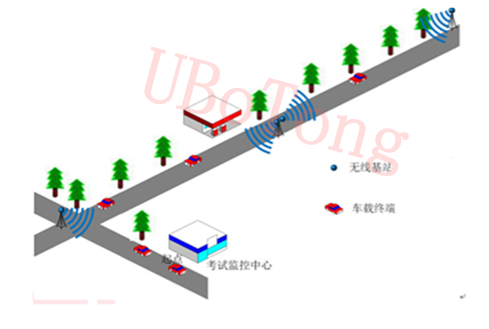

系統示意圖：

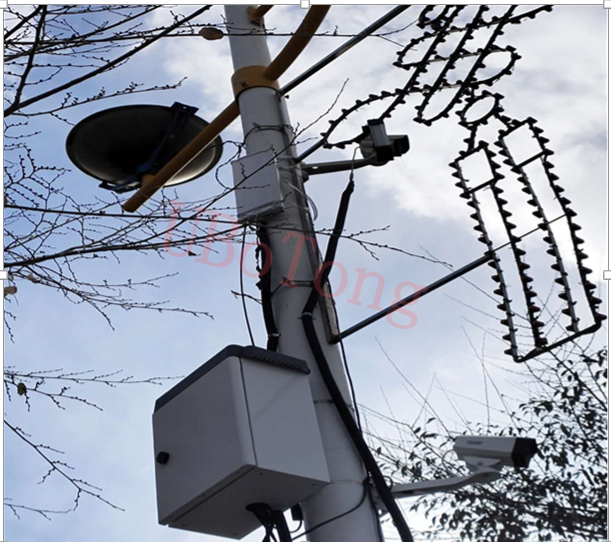

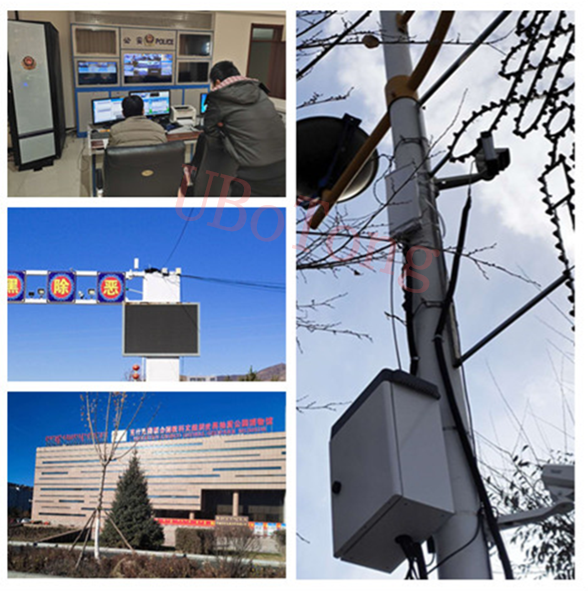

整個考試線路總長為1.3KM，其中出發地址為駕校監控中心位置，考試車輛預設計10輛，根據考試線路、考試車數量等因素，設計在駕校及考試范圍內一共架設了4套5.8G優波通無線電信級大功率無線基站(基站采用UBT2000-MB2300，前端車載機采用UBT2000-MS2300)，再通過光纖將基站接收到的數據傳回監控中心，通過硬盤錄像機、解碼器、分頻器等設備輸出在電視墻上，并實時把車載機的位置、考試路段、成績情況等數據顯示在電視墻上。
?

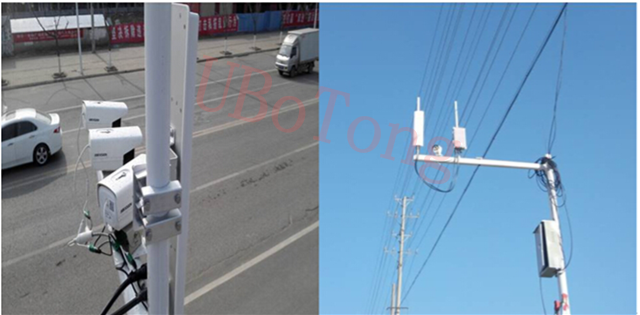

如圖所示，鑒于該駕校現場情況，方案中共架設4套基站，所有基站通過光纖將數據傳輸至駕考中心，然后統一進入專用快速交換機進行信號切換，將考試考試信息進行有序的傳回中心。考試車輛在整個考試過程中沿途經過四個基站，保證了每個區域的信號強度，從而保證數據鏈路的穩定，數據的及時傳輸。
功能特點
科目三考試系統基于現有交通路線選取為考試線路，針對本方案，考試線路在1.3公里左右，使用傳統覆蓋基站一般覆蓋范圍小，需要安裝多基站，車載設備在漫游切換時容易出現圖像丟失黑屏現象，無法很好的支持車載移動傳輸。針對以上問題，我們提供完善的解決方案。
●采用天際通雙鏈路移動漫游系列產品，全程使用二條無線鏈路同時連接，根據每條鏈路信號質量和信號強度智能判斷鏈路切換，無遮擋情況下可支持1KM左右傳輸距離。
●研發針對駕校科目三考試環境多基站下車載漫游快速切換技術，使丟包率降低90%，實際應用中圖像清晰流暢，無明顯延遲卡動黑屏現象。
●研發針對駕校科目考試中，對考試數據優先傳輸協議，提高各考試數據準確傳輸至駕考中心。
●采用業界先進的11N協議傳輸標準，具有吞吐量大、抗干擾能力強等特點。
客戶價值
通過建立WLAN無線傳輸系統，為客戶解決了考試場地范圍大以及音頻視頻傳輸不穩定問題帶來的困擾，與傳統的3G基站覆蓋相比方便了駕校對無線系統維護和管理。同時也解決了駕校面對新規則嚴格要求帶來的挑戰，保證駕校科目三正常運行，為客戶創造更大的價值。
?
?
無線傳輸專家：華騫（北京）科技有限公司宣。
